HOT ! ハルダー HALDER 22730.0428 揺動パッド M5 長さ25 (1個)

商品情報・最大9度までワークの面にならって揺動します。
・パッドの反転防止付きです。

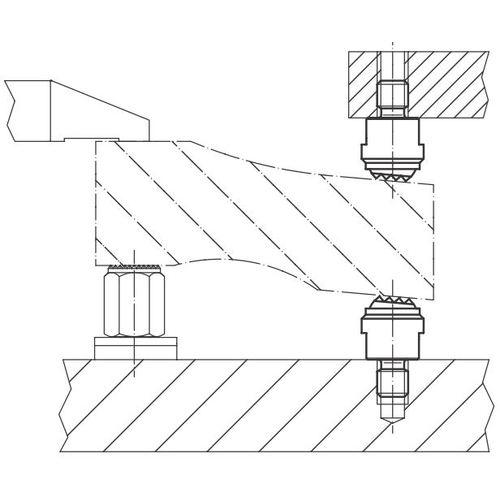

・ストッパー、位置決め、サポート、スラストパッドなど。
・固定冶具のワークとの接触部品に。
・高さ(mm):25
・ボルト径(mm):M5
・ねじ長さ(mm):5.5
・外径(mm):28
・全径(mm):28
・耐荷重(kN):90
・頭部径(mm):28
・頭部長さ(mm):25
・ボルト径:M5
・パッド径(mm):20.0

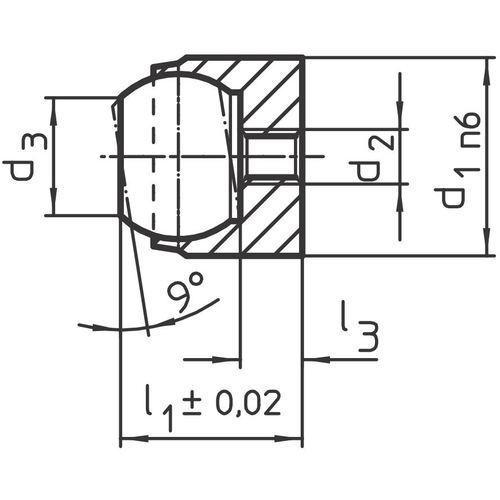

・外径 d1 (mm):28 n6
・ピン径 d2 (mm):M5
・本体長さ l1 (mm):25
・ピン長さ l3 (mm):5.5
・耐荷重 max.(静荷重時 kN):90
・締付トルク max. (Nm) :6
・取付面:フラット
・フラット面径(mm):20.0
・ねじサイズ:M5
・締り嵌め用外径、平面ボール
・本体:熱処理鋼、熱処理、リン酸塩処理
・ボール:軸受鋼、焼入れ、表面処理なし
-
ブランド : HALDER メーカー : ロームヘルド・ハルダー
品番 : 22730.0428
発注コード : 106-8360
カテゴリ : クランプ(工作機械用)工作機工具ツーリング・治工具クランプ（工作機械用）クランプ（工作機械用）商品コード：ts-1068360HALDER クランプ（工作機械用） を見るクランプ（工作機械用） をもっと見る特長最大9度までワークの面にならって揺動します。パッドの反転防止付きです。用途ストッパー、位置決め、サポート、スラストパッドなど。固定冶具のワークとの接触部品に。商品スペック仕様・規格:● 高さ(mm)：25● ボルト径(mm)：M5● ねじ長さ(mm)：5.5● 外径(mm)：28● 全径(mm)：28● 耐荷重(kN)：90● 頭部径(mm)：28● 頭部長さ(mm)：25● ボルト径：M5● パッド径(mm)：20.0● 外径 d1 (mm)：28 n6● ピン径 d2 (mm)：M5● 本体長さ l1 (mm)：25● ピン長さ l3 (mm)：5.5● 耐荷重 max.(静荷重時 kN)：90● 締付トルク max. (Nm) ：6● 取付面：フラット● フラット面径(mm)：20.0● ねじサイズ：M5● 締り嵌め用外径、平面ボール材質・仕上:● 本体：熱処理鋼、熱処理、リン酸塩処理● ボール:軸受鋼、焼入れ、表面処理なし※画像は代表画像です。色・仕様は型番により異なります。領収書・納品書の発行について",
